Peças para portas de correr: um guia visual completo para cada componente

Sua porta de correr de vidro está travando, com correntes de ar ou não fecha? O caminho mais rápido para consertar é saber exatamente qual peça precisa ser substituída.

Este guia é um dicionário visual de todos os componentes padrão de portas de correr. Use-o para identificar sua peça, entender como ela funciona, solucionar problemas e ir direto para o reparo correto.

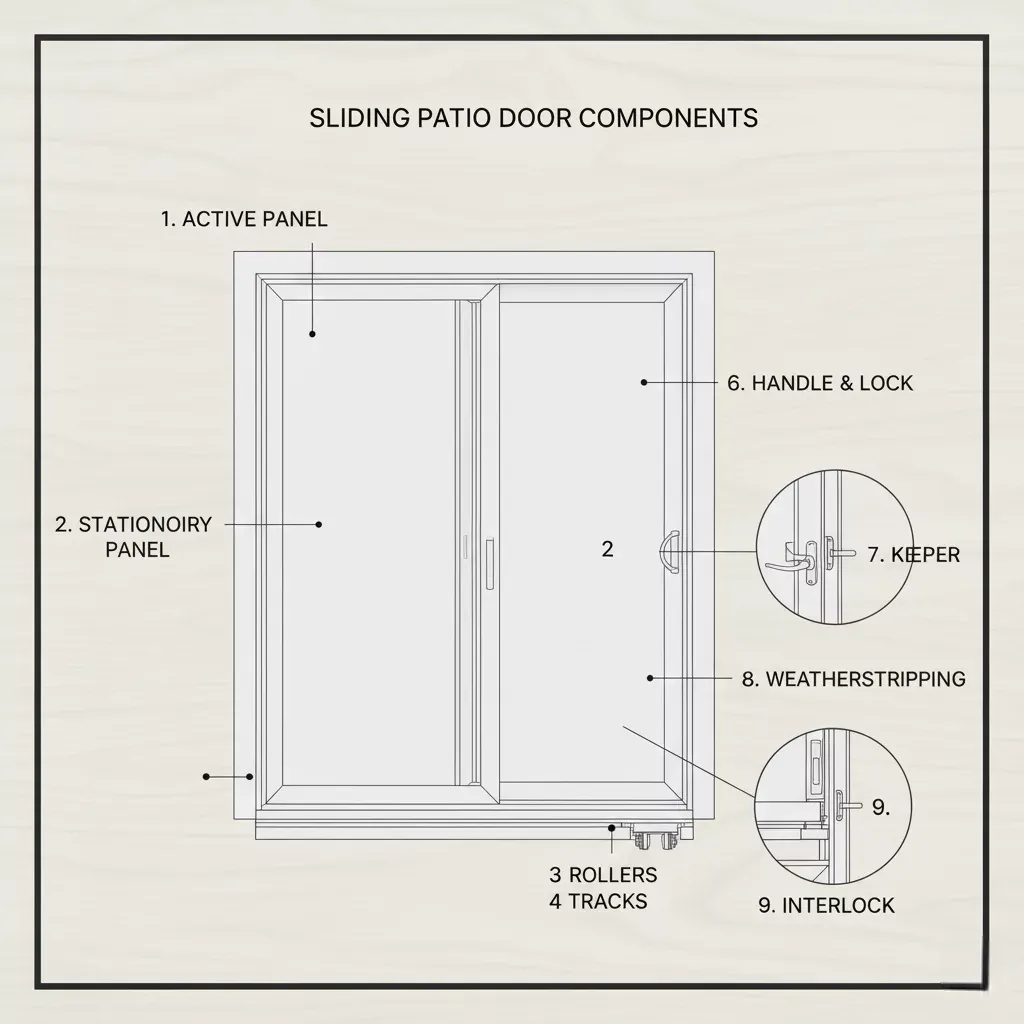

Quais são as partes de uma porta de vidro deslizante? (Diagrama com as etiquetas)

Um controle deslizante de pátio consiste em um painel ativo e um painel fixo que se encontram em um intertravamento, guiados por um trilho superior e rolando no trilho do peitoril, com uma alça, trava de encaixe, trava e vedação de vedação do conjunto.

Chamadas numeradas:

1. Painel Ativo (porta móvel)
2. Painel Estacionário (vidro fixo)
3. Rolos / Conjunto de rolos
4. Trilho de soleira (trilho inferior)
5. Guia principal (faixa superior)
6. Conjunto de puxadores (puxadores internos/externos)
7. Fechadura de encaixe (corpo interno da fechadura)
8. Guarda/Placa de Ataque (recebe gancho de trava)
9. Calafetagem (vedações de quadros/painéis)
10. Intertravamento (onde os dois painéis se encontram)

Glossário de peças para portas deslizantes: nomes, funções e variações

Para encontrar a substituição correta, use os números do diagrama para combinar rapidamente o nome, a função e as variações comuns.

1. Painéis ativos e estacionários

• Função: O painel ativo desliza para abrir; o painel estacionário é fixo e fornece a superfície de acoplamento para o intertravamento.
• Variações: Estruturas de alumínio, vinil ou revestidas de madeira; diferentes tipos de vidro (temperado, laminado, low-E).
• Dicas de substituição: Verifique a largura/altura geral do painel, o material da estrutura e o perfil de intertravamento antes de solicitar as peças.

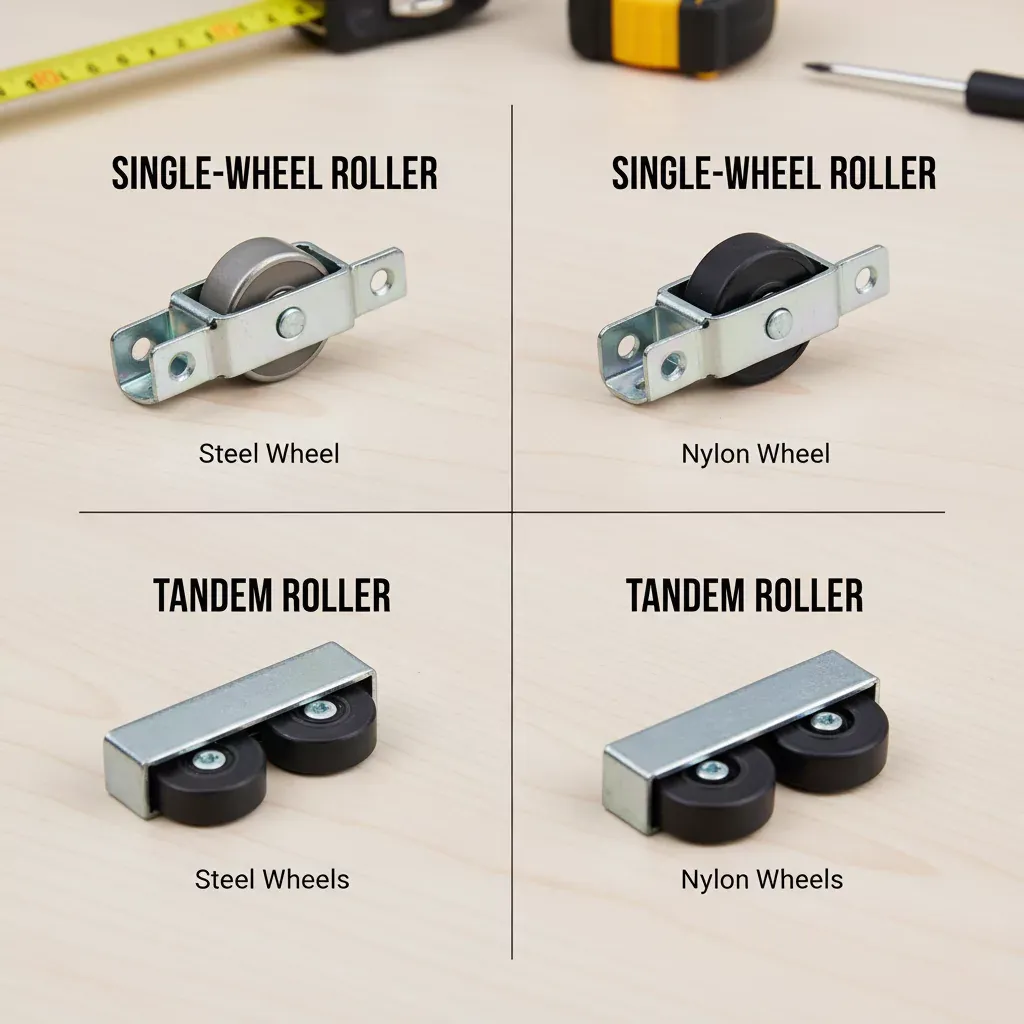

2. Rolos de porta (conjunto de rolos)

• Função: Conjuntos de rodas montados na parte inferior do painel ativo que rolam ao longo do trilho da soleira e ajustam a altura do painel.
• Variações:
  • Material da roda: aço (durável) vs. náilon (mais silencioso, resistente à corrosão).
  • Configuração: simples vs tandem (duas rodas) para painéis mais pesados.
  • Ajuste: parafusos de acesso superior ou inferior.
• Dica de substituição: Meça o diâmetro da roda (ex.: 1″, 1‑1/4″, 1‑1/2″), o tipo de carcaça e o padrão dos furos de montagem. Fotografe a unidade antiga.

3. Guia de trilho e cabeça de soleira

• Função: O trilho inferior (trilho da soleira) suporta e guia os rolos; o canal superior (guia da cabeça) mantém o painel alinhado e evita que ele tombe.
• Variações: trilhos de alumínio anodizado, tampas de trilhos de aço inoxidável, guias de vinil de encaixe.

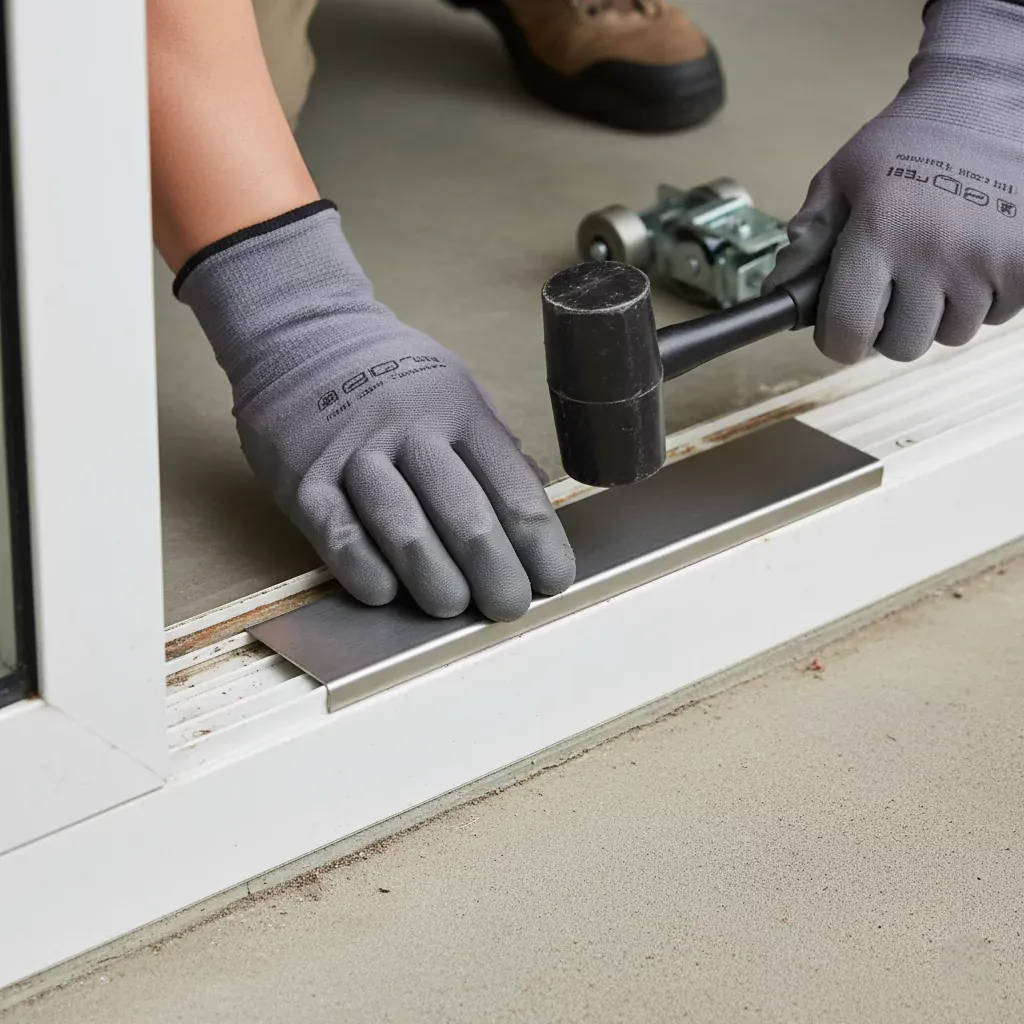

• Dica de manutenção: limpe os detritos e a areia; considere uma “capa de trilho” de aço inoxidável se o trilho tiver ranhuras ou pontos planos.

4. Conjunto de alças

• Função: Puxadores internos e externos são usados para operar a porta; eles geralmente incluem um botão giratório para a fechadura.
• Variações:
  • Espaçamento dos furos dos parafusos (centro a centro) e profundidade do recuo.
  • Montagem em superfície vs. montagem por parafuso passante.
  • Escolha entre uma fechadura interna com cilindro de chave externo ou uma opção sem chave.
• Dica de ajuste: registre o espaçamento dos parafusos com paquímetro/fita adesiva e observe a espessura interna/externa da alça para evitar interferências.

5. Fechadura de encaixe (corpo interno da fechadura)

• Função: Mecanismo interno dentro do montante do painel ativo; um gancho ou trava se estende até o batente para prender a porta.
• Variações: estilo do gancho/comprimento do arremesso, formato da placa frontal (retangular/raio), deslocamento/recuo, ponto único vs. ponto múltiplo.

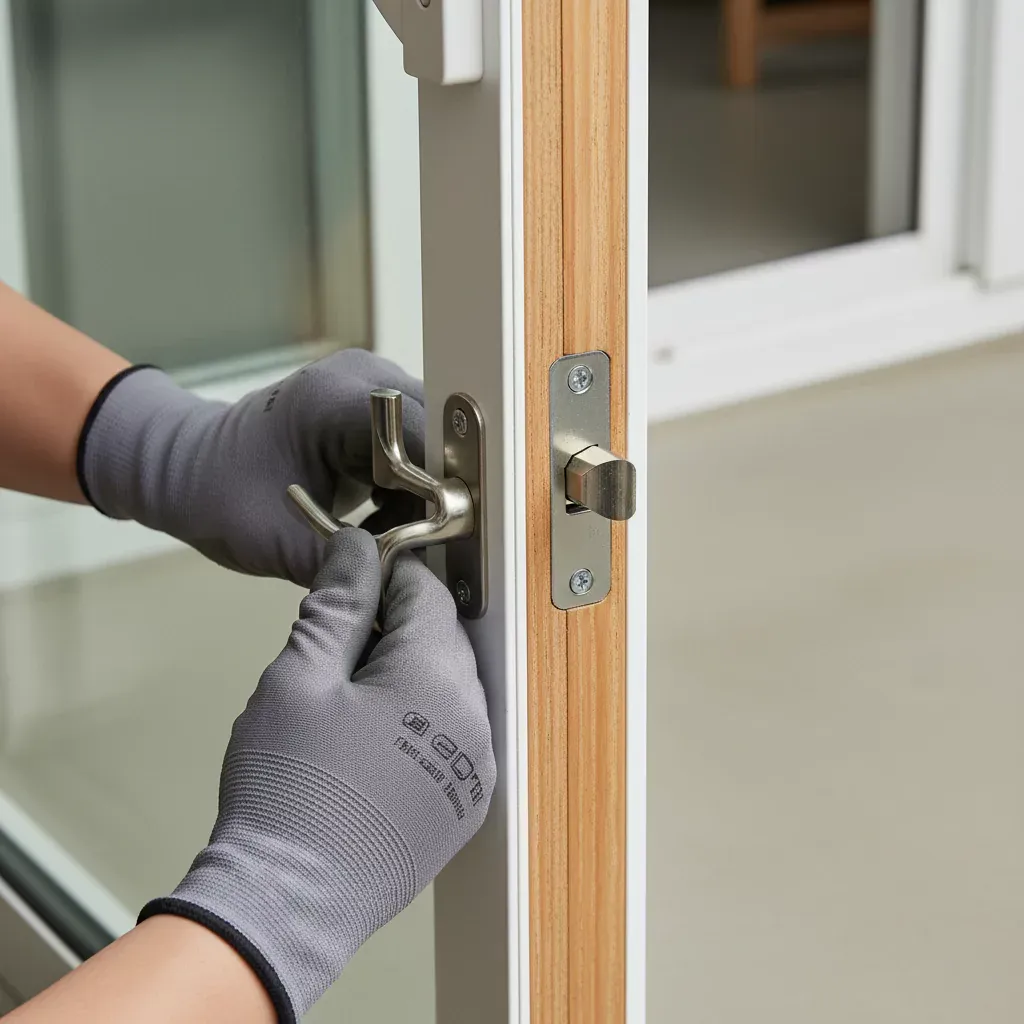

• Dica de alinhamento: se o gancho não entrar no suporte suavemente, ajuste os roletes para levantar/abaixar o painel e, em seguida, realinhe o suporte.

6. Goleiro / Base de ataque

• Função: Placa ou bolso no batente que recebe o gancho/trava da fechadura de encaixe.
• Variações: Montagem em superfície vs. embutida, ajustável vs. fixa, inoxidável vs. zincado.
• Dica de correção: afrouxe os parafusos e mova o suporte ligeiramente para resolver a reclamação de "não trava" após nivelar o painel.

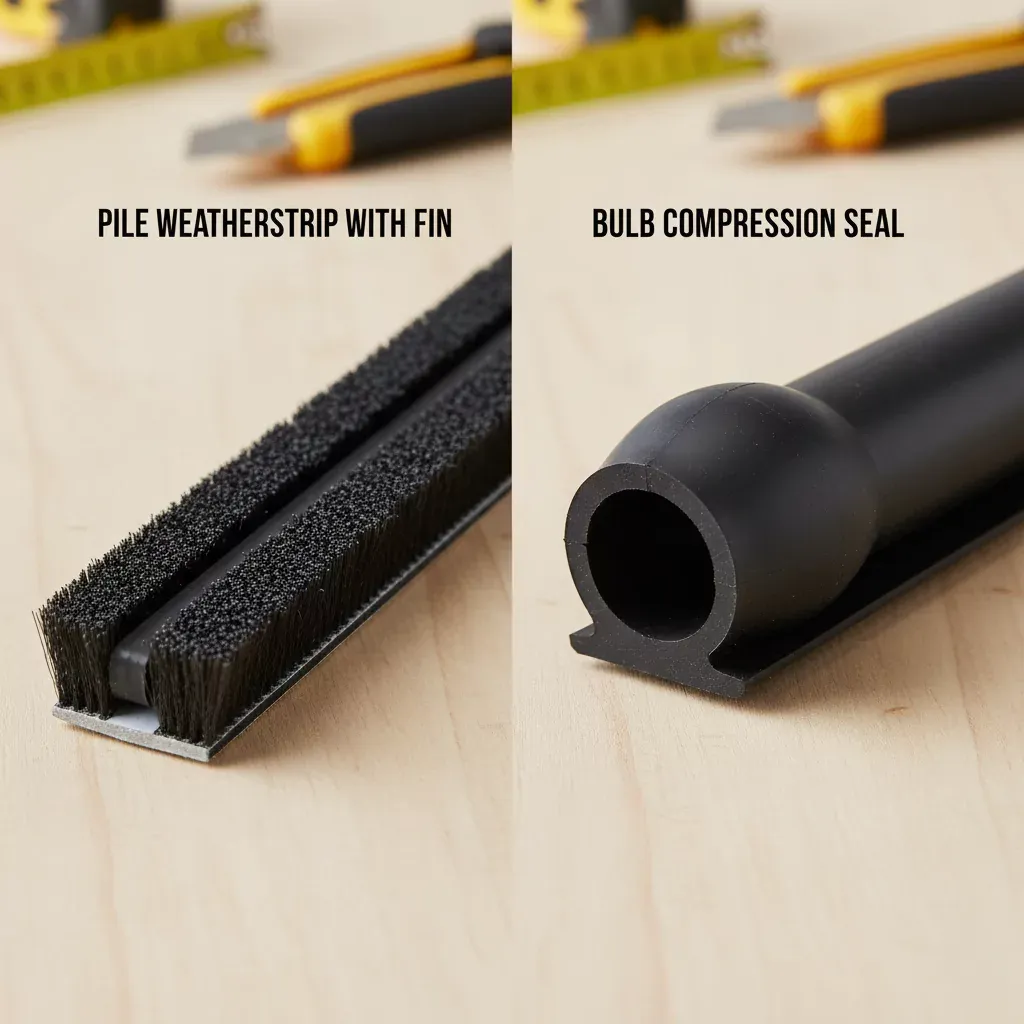

7. Calafetagem

• Função: Veda o ar/água no perímetro do painel, no intertravamento e nas interfaces entre a moldura e o caixilho.
• Variações:
  • Guarnição de vedação de pelo (pelo de lã) com/sem aleta central.
  • Vedações de bulbo, espuma ou compressão em ranhuras.
  • Perfis adesivos vs. perfis embutidos, várias alturas.
• Dica de atualização: escolha uma altura de pilha que comprima levemente; muito alta aumenta o arrasto, muito curta causa vazamentos.

8. Intertravamento

• Função: Unir perfis onde os painéis ativos e estacionários se encontram; reduzir a infiltração de ar/água; e adicionar rigidez estrutural quando fechado.
• Variações: tampas de encaixe, vedações de escova no intertravamento e diferentes geometrias de macho e fêmea.
• Dica: se você vir luz do dia aqui, substitua a escova de intertravamento ou ajuste o alinhamento do painel.

9. Blocos/batentes anti-elevação

• Função: Pequenos blocos na cabeça para evitar que o painel seja levantado do trilho por questões de segurança.
• Variações: Blocos parafusados integrados de fábrica ou adaptados; folgas ajustáveis.
• Dica de segurança: mantenha uma pequena folga, suficiente para remover o painel para manutenção, mas não o suficiente para remoção forçada.

10. Peças auxiliares (acessórios para tela e soleira)

• Rolos/trilhos para porta de tela, varredor de insetos e trava.
• Tampas de soleira/gotejamento para proteção contra intempéries externas.
• Observação: as peças da tela são separadas dos componentes da porta de vidro, mas compartilham princípios semelhantes de roletes/trilhos.

Solução de problemas: Sintomas → Peças a serem verificadas (Matriz de resposta primeiro)

A maioria dos problemas com portas de correr está relacionada a roletes, trilhos ou alinhamento da trava. Use este mapa rápido para direcionar sua inspeção.

• Se a porta estiver difícil de deslizar, travar ou ranger:
  • Verifique: Roletes (3), Trilho da Soleira (4), Detritos/Areia e Amassados/Pontos Planos no Trilho.
  • Soluções: limpar, aspirar e desengordurar; substituir rolos desgastados; adicionar uma tampa de trilho de aço inoxidável; reajustar a altura dos rolos uniformemente.
• Se a porta não trancar ou a maçaneta parecer frouxa:
  • Verifique o alinhamento do conjunto da maçaneta (4), fechadura de encaixe (5) e retentor (6), bem como os parafusos de fixação.
  • Correções: Aperte os parafusos da maçaneta, ajuste o retentor, substitua uma fechadura de encaixe desgastada e verifique a altura do painel por meio do ajuste do rolo.
• Se você sentir uma corrente de ar ou ver a luz do dia:
  • Verifique: vedação (7), intertravamento (8) e esquadro do painel.
  • Soluções: Substituir vedações de pilha/bulbo desgastadas; adicionar/substituir escova de intertravamento; garantir que a estrutura/painel esteja nivelado e os rolos estejam nivelados.
• Se o painel levantar ou chacoalhar no trilho superior:
  • Verifique: Guia de cabeça (3), Blocos anti-elevação (9).
  • Correções: Instalar/ajustar blocos antielevação; verificar a altura do rolo e a folga da cabeça.
• Se houver vazamento de água no limite:
  • Verifique: Orifícios de drenagem da soleira (limpos), integridade da tampa da soleira e varredura da porta na tela (se usada).
  • Soluções: limpar vazamentos; selar novamente as juntas dos limites; inspecionar o revestimento externo/gotejamento.

Manutenção profissional: use spray de silicone nos rolos e na pilha — não óleo. O óleo atrai areia e acelera o desgaste.

Você identificou a peça. O que vem a seguir?

Meça com precisão, combine a peça com base no perfil e nas dimensões e siga um guia de reparo passo a passo.

Etapa 1: Obtenha as principais medidas

• Rolos: diâmetro da roda, comprimento/altura da carcaça, tipo de eixo e posição do furo de montagem.
• Conjunto de maçanetas: espaçamento dos parafusos (centro a centro), recuo/deslocamento, espessura da porta, com chave vs. sem chave.
• Fechadura de encaixe: tamanho da placa frontal, estilo/alcance do gancho, recuo e espaçamento dos furos de montagem.
• Keeper: geometria do furo/ranhura, ajustabilidade, espaçamento dos parafusos.
• Calafetagem: altura da pilha/bulbo e largura da base, tamanho do sulco (se sulco para dentro).
• Trilhos: largura/altura dos trilhos; avaliar tampas vs. substituição completa.

Etapa 2: Encontre uma peça de reposição

• Navegue por categoria: rolos, conjuntos de maçanetas, fechaduras de encaixe, travas/batentes, vedações (pilha/bulbo), escovas de intertravamento, tampas de trilhos, blocos anti-elevação.
• Dica: compare suas medidas e fotos com os diagramas do produto. Em caso de dúvida, leve a peça antiga a uma loja de ferragens local que tenha um balcão de ferragens para portas.

Etapa 3: siga um guia de reparo passo a passo

• Agora que você identificou os rolos, veja nosso tutorial (em breve).
• Para correções de rascunho, consulte: Como isolar portas de vidro deslizantes para o inverno.
• Para portas difíceis de abrir, revise: Por que é tão difícil abrir minha porta de correr?.

Observação de segurança: Os painéis são pesados e revestidos com vidro temperado. Use luvas resistentes a cortes e proteção para os olhos; use ventosas ao remover um painel.

Tabela de peças: referência rápida

Use esta tabela para associar o número do diagrama ao nome, à função e a uma dica de substituição de chave.

Conclusão: Da identificação a uma porta deslizante suave

A maioria dos problemas com portas de correr se resume a uma peça desgastada ou desalinhada — roletes, trilhos, trava ou vedação. Agora que você sabe nomear cada componente, está na metade do caminho para um reparo "faça você mesmo" bem-sucedido.

• Precisa de ajuda para identificar uma peça? Pergunte aos nossos especialistas nos comentários abaixo.
• Planejando os próximos passos? Explore estilos de portas em nosso Guia de Estilos de Portas Internas e Externas (em breve).
