スライド式窓の部品解説：識別方法、修理方法、交換時期

導入

スライド式の窓が急に開けにくくなったり、金属同士が擦れるようなキーキーという音がしたり、しっかりロックできなかったり、リビングに冷たい隙間風が入ってきたりしていませんか？もしそうなら、あなただけではありません。.

ほとんどの人は窓というと、ガラスとアルミ（またはビニール）のフレームだけだと思っています。しかし、何十年もスムーズに開閉する窓の真の秘密は、目に見えない部品にあるのです。 スライド式窓の金具と構造部品.

高品質な窓システムの一流メーカーとして、私たちはあらゆるケースを経験してきました。このガイドでは、破損した部品の特定と交換方法だけでなく、窓部品に関する業界の秘密も明らかにします。なぜ一部の窓は2年で故障し、他の窓は一生使えるのか、そして次のプロジェクトに最適な構成を指定する方法をご紹介します。.

パート1：トラブルシューティング：症状と部品を照合する

問題を解決するには、まず何が壊れているのかを知る必要があります。お使いの窓の症状を、以下の疑わしい部品と照らし合わせてみてください。

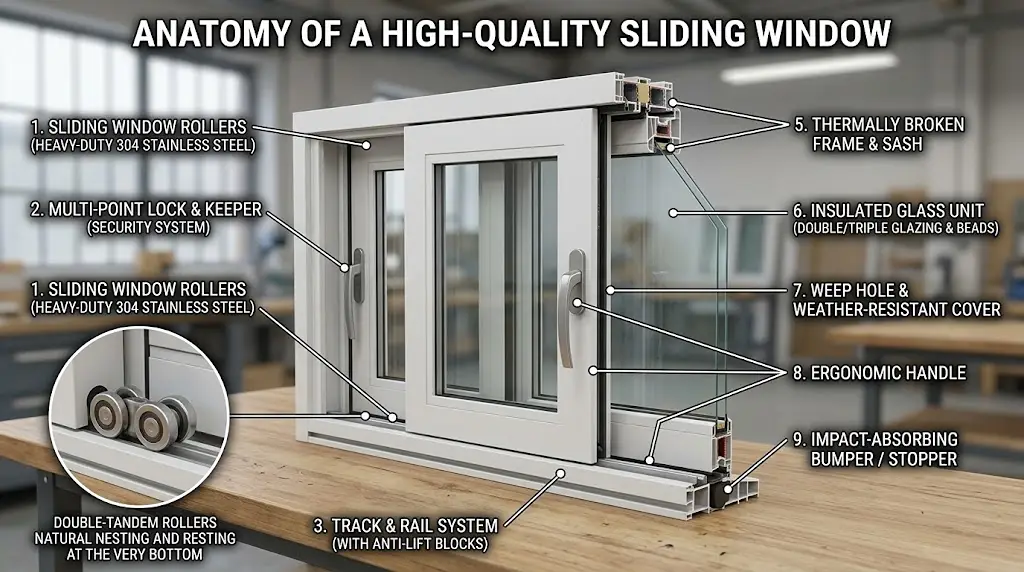

パート2：スライド式窓部品の図解用語集

すべての窓部品が同じように作られているわけではありません。スライド式窓は完全なシステムです。以下にその詳細を示します。 10の重要な構成要素, そして、「安価なビルダーグレード」の部品とプレミアムシステムとの間の大きな違い。.

1. スライド式窓用ローラー（窓の心臓部）

• 彼らの活動内容： スライド式サッシの下部に位置するローラーは、ガラスの全重量を支え、ガラスがスムーズにスライドすることを可能にする。.
• 品質ギャップ： 安価な窓は、重いガラスの重みで潰れてしまう低品質のナイロン製シングルホイールローラーを使用しています。一方、ハイエンドのシステム窓（当社の標準構成など）は、精密な密閉ベアリングを備えた高耐久性304ステンレス鋼製ダブルタンデムローラーを採用しています。100kg（220ポンド）以上の重量を支えながら、非常に静かに動作します。.

2. 窓の鍵と受け金具（セキュリティシールド）

• 彼らの活動内容： 彼らは窓枠をしっかりと固定し、隙間テープを圧縮して密閉性を高めます。.
• 品質ギャップ： 低価格帯の窓は、脆弱な「三日月型ロック」に頼っています。商業施設や高級住宅の建設には、マルチポイントロックシステムを強くお勧めします。このシステムは、ハンドルを一度回すだけで複数の箇所をロックできるため、最大限の侵入防止効果を発揮します。.

3. 線路と鉄道システム

• 彼らの活動内容： ローラーを誘導し、排水を容易にする隆起したレール。.
• 品質ギャップ： 高級窓は、激しい嵐の際に水の浸入を防ぐ「ハイロートラック」設計を採用しており、さらに侵入者や強風によって窓枠が脱線するのを防ぐアンチリフトブロックも備えています。.

4. ウェザーストリップとシール

• 彼らの活動内容： 窓枠とサッシの間の隙間を塞ぐ、毛羽立った帯状の部品（パイル）またはゴム製ガスケット。.
• 品質ギャップ： 低品質のパイルは1年以内に毛羽立ちがなくなります。当社では、長期的なエネルギー効率を保証するために、自動車グレードのEPDMガスケットとシリコン処理されたウェザーストリップを使用しています。.

5．枠とサッシ（構造の基礎）

• 彼らの活動内容： フレームとは、壁に取り付けられた固定式の外側レールです。サッシとは、ガラスを支える可動式のパネルです。.
• 品質ギャップ： 低価格帯の引き違い窓は、薄くて断熱性のないアルミや安価なビニールを使用しており、熱で変形しやすいのが難点です。一方、当社のプレミアム引き違い窓は、多層構造の断熱アルミプロファイルを採用しています。この構造強化により熱伝導を防ぎ、窓枠の変形、たるみ、固着を防ぎます。.

6．グレージングシステム（ガラスとビーズ）

• 彼らの活動内容： 実際のガラス板（通常は複層ガラスユニット、IGU）と、ガラスをしっかりと固定するグレージングビーズ。.
• 品質ギャップ： ガラスの間に結露が発生した場合、複層ガラスユニット（IGU）のシールが破損しています。これは、小さな「部品」を購入して修理するだけでは解決できません。高級メーカーは、アルゴンガスを封入した二重または三重ガラスに、断熱スペーサーを使用しています。ガラスのシールが破損した場合、通常は窓全体を最新のエネルギー基準に適合させる方が費用対効果が高いと言えます。.

7. 水抜き穴カバー

• 彼らの活動内容： 外側のレールには、雨水を排水しつつ風や虫の侵入を防ぐ小さなフラップカバーが付いています。.
• 品質ギャップ： 安価な窓は、もろいプラスチックを使用しているため、割れやすく、笛のような音が発生します。当社では、耐久性のある耐候性カバーを備えた、一体型で目立たない排水システムを設計しています。.

8. 窓の取っ手と引き手

• 彼らの活動内容： 窓を開閉するために窓を掴んでスライドさせるために使用される金具。.
• 品質ギャップ： 安価な取っ手は、亜鉛ダイキャスト製またはプラスチック製で、経年劣化により腐食したり破損したりします。一方、高級窓には、人間工学に基づいて設計された押し出し成形アルミニウム製または真鍮製の取っ手が採用されており、生涯にわたって完璧な操作性を提供します。.

9. ウィンドウストッパー／バンパー

• 彼らの活動内容： レール両端に小型のゴム製または頑丈なプラスチック製のブロックを取り付け、窓枠がフレームに激しく衝突するのを防ぐ。.
• 品質ギャップ： 安価なバンパーはひび割れて外れやすく、窓を強く閉めるとガラスが割れる原因となります。当社では、窓の構造的完全性を保護するため、耐久性に優れた衝撃吸収性EPDM製ストッパーを使用しています。.

10. 窓用網戸の構成部品

• 彼らの活動内容： フレーム、メッシュ、そして虫の侵入を防ぎながら新鮮な空気を取り込む特殊なローラー。.
• 品質ギャップ： 薄手のグラスファイバー製スクリーンは破れやすく、安価なプラスチック製ローラーは頻繁に詰まります。当社のスクリーンシステムは、耐久性に優れたステンレススチール製または高視認性メッシュを採用し、スムーズに動くアルミニウム製フレームに取り付けられているため、脱線する心配がありません。.

パート3：適切な交換部品の識別と測定方法

自分で修理しようとする場合、部品のサイズや形状を推測すると、イライラしたりお金を無駄にしたりすることになります。以下の専門家の手順に従ってください。

1. 窓枠を取り外します。 スライドパネルを慎重に上部の溝に持ち上げ、次に下部を外側に開きます。ローラーやウェザーストリップがフレーム内に隠れている状態では、それらを正しく識別したり測定したりすることはできません。.
2. ブランド名や刻印を探してください。 ハードウェアにブランド名、ロゴ、または特許番号が記載されているか確認してください。.
   • 業界インサイト： 安価なノーブランドの窓は、毎年押出成形金型を変更するため、数年後には交換部品を見つけるのがほぼ不可能になります。そのため、当社では国際標準規格のハードウェア溝（ヨーロッパのC溝など）のみを使用して製造しており、部品の入手を推測する必要なく、窓を生涯にわたってメンテナンスできることを保証しています。“
3. 正確に測定してください（デジタルノギスを使用してください）：
   • ローラー用： 測定する 厚さ（幅） 住宅と 直径 車輪の。.
   • 錠前と取っ手について： 測定する 穴の間隔 （一方のネジ穴の中心からもう一方のネジ穴の中心までの正確な距離）.
4. Edgeプロファイルを確認してください： ローラーの場合、直径だけがすべてではありません。ホイールの縁をよく見てください。 平溝、凹溝（U溝）、またはV溝底面のレールにエッジの形状を正確に合わせることは、スムーズな動作のために非常に重要です。.
5. 鮮明な写真を撮る： 注文する前に、破損した部品を明るい場所で複数の角度（正面、側面、底面）から撮影してください。信頼できるサプライヤーであれば、鮮明な写真から適合する部品を即座に特定できます。.

パート4：DIY交換手順と重要なメンテナンス

適切な交換部品を見つけて購入したら、次は取り付け作業です。ここでは、最も摩耗しやすい3つの部品の交換手順を簡単に説明します。

スライド式窓のローラーの交換

ステップ1： サッシを取り外します。スライド式のガラスパネルを慎重に上部のレールに沿って持ち上げ、下部を手前に回してフレームから取り外します。丈夫なテーブルの上に平らに置きます。.

ステップ2： 古いローラーを取り外します。ローラーアセンブリは底面の角にあります。取り付けネジを外し、古いハウジングをキャビティからこじ開けて取り外します。.

ステップ3： 取り付けと調整。新しいローラーをキャビティにスライドさせて、取り付けネジを締めます。窓枠を元に戻します。最後に、調整ネジ（通常は窓枠の下側）を見つけ、プラスドライバーで回してホイールを上下させ、窓が垂直になり、スムーズに動くようにします。.

窓の鍵と取っ手の交換

ステップ1： ネジを緩めます。窓を閉めた状態で、破損したハンドルまたはラッチ機構を固定しているネジを外します。.

ステップ2： 新しい金具の位置を合わせます。新しい錠前を、あらかじめ開けられた穴の上に置きます。ヒント：ネジをすぐに締めすぎると、フレームが割れたり、ネジ山が潰れたりする恐れがありますので、締めすぎないでください。.

ステップ3： ストッパーの動作確認。窓を閉めてロックします。ラッチがストッパー（窓枠のストライクプレート）にスムーズにかみ合うことを確認してください。必要に応じてストッパーの高さを調整してください。.

ウェザーストリップ（パイル／シール）の交換

ステップ1： 古いシールを取り外します。窓枠を取り外します。T溝の溝にある、摩耗して毛羽立ったウェザーストリップの両端を見つけます。ラジオペンチを使って端をつかみ、完全に引き抜きます。.

ステップ2： 清掃と挿入。溝の汚れをきれいに取り除きます。新しいウェザーストリップの裏紙を、反対側の端まで届くまで、慎重に溝に差し込みます。余分な部分はハサミで切り取ります。.

DIYの隠れたコスト（専門家がアップグレードを勧める理由） 鍵の交換は簡単ですが、ローラーやシールを交換するために重い二重ガラスのサッシを取り外すのは、肉体的にも精神的にも大変で危険を伴います。ちょっとしたミスがガラスの破損、怪我、あるいは構造的な防水性の損傷につながる可能性があります。こうした手間こそ、経験豊富な住宅所有者や建築業者が、最初から高品質の窓システムを購入することを好む理由です。世界最高水準のステンレス製金具を備えた窓に少し多めに投資することで、何十年にもわたる週末の修理の悩みを解消できるのです。.

メンテナンスのコツ：WD-40は絶対に使わないでください！ 金具の寿命を延ばすには、年に一度、下部レールを掃除機で清掃してください。窓の動きが固い場合は、シリコン系潤滑剤またはテフロン系スプレーでレールとローラーを潤滑してください。WD-40は絶対に使用しないでください。WD-40は溶剤であり、汚れを引き寄せ、粘着性のスラッジを形成し、時間の経過とともにナイロン部品を化学的に劣化させます。.

第5部：修理か交換か（部品交換だけでは不十分な場合）

交換部品の購入をやめて、窓全体をアップグレードするべきタイミングはいつですか？

• 修理すべきタイミング： フレームの構造に問題がなく、ガラスが完全に透明で、ローラーまたはロックの留め金だけが摩耗している場合。.
• 交換時期（Windows全体のアップグレード）：
  • 腐食または歪みのある線路： アルミ製のレール自体が摩耗してしまうと、新しいローラーも数週間で使い物にならなくなってしまう。.
  • 曇ったガラス（複層ガラスユニットの不具合）： 新しいハードウェアに交換しても、エネルギー損失は解消されません。構造的な密閉性が損なわれているのです。.
  • 単層ガラスまたは隙間風の入るフレーム： 築20年の建売住宅用窓にお金をかけるのは賢明な投資とは言えません。最新の断熱性の高いシステム窓に交換すれば、家の快適性、安全性、そして資産価値が劇的に向上します。.

パート6：プロ向け購入ガイド – プロジェクトに適したハードウェアの選定

（B2Bの請負業者、建設業者、建築家向け）

大量注文をする場合や、プロジェクト用に窓をカスタマイズする場合は、アルミプロファイルの厚さだけを見てはいけません。. ハードウェアは窓の魂である。. 建物の評判は、可動部分の耐久性に大きく左右されることが多い。安価な建築用グレードの部品を使用すると、高額な手直し費用が発生し、最終的にはプロジェクトの評判を損なうことになる。.

環境条件と構造上の要求に基づいて、必ず要件を具体的に指定してください。

• 沿岸部の物件の場合： 要求 316マリングレードステンレス鋼 塩害による急速な腐食を防ぐためのハードウェア。.
• 高層ビル向け： 以下の項目が含まれていることを確認してください。 リフト防止ブロック そして 高耐久性タンデムローラー 極端な風荷重と構造的な圧力に耐える。.

標準部品を調達して、それらがうまく組み合わさることを願うだけでは、メンテナンスの悪夢を招くだけです。当社はメーカーとして、こうした厳しい要求に応えるべく、窓システムを独自に設計しています。お客様の地域の気候や構造要件に完璧に合わせた、完全にカスタマイズ可能で、事前にテスト済みのハードウェアソリューションをご提供いたします。.

結論

スライド式窓の内部構造を理解することは、差し迫った修理の悩みを解決するのに役立ちます。しかし、最初から世界最高水準の構造部材と金具で設計された窓を選べば、そもそもそのような悩みを抱える必要がなくなります。.

高品質なハードウェアと構造的完全性の重要性を理解している、信頼できる製造パートナーをお探しですか？ 無料の見積もりと仕様書については、当社のエンジニアリングチームにお問い合わせください。
