導入
スライドドアの基本的な仕組みは、ドアパネルの重い荷重をレールに取り付けられたローラーに伝達することで、従来の開き戸の高い回転摩擦を滑らかな転がり摩擦に置き換えることです。このシンプルながら非常に効果的な機構により、数百キログラムもあるガラスパネルでも、水平方向に楽々と正確にスライドさせることができます。パティオドアの開閉不良に悩む住宅所有者の方も、商業プロジェクト向けに高耐久性システムを指定するB2Bの請負業者や建築家の方も、これらの基本的な仕組みを理解することが、完璧な動作と賢明な調達を実現するための重要な第一歩となります。.
コア構造部品
外から見ると、引き戸は溝の中を動く枠のように見える。しかし、構造的な断面図を見ると、滑らかで静かで気密性の高いスライドシステムは、4つの同期した部品で構成された複雑な構造物であることがわかる。
- ローラーアセンブリ（車輪台車）： システムの中核を成す機能部品。ドアパネルの上部または下部の構造的な空洞内に隠されたこれらのキャリッジには、 精密ボールベアリングまたはニードルローラー. 外側の車輪は軌道の形状に沿って動き、内側のベアリングは垂直方向の重力荷重と水平方向の風荷重の両方を支えることで、運動摩擦をわずか数パーセントにまで低減します。.
- 軌道システム（レール）： 分割 上部線路 そして 下線, これらの押し出し成形されたプロファイルは、ローラーの水平方向の動きをガイドします。有限要素解析によってたわみを抑制するように設計されており、通常は陽極酸化アルミニウムまたは高品質のステンレス鋼で製造されます。.
- ストッパーとソフトクローズダンパー： 線路の終端部に設置されています。標準的なストッパーは脱線を防止しますが、高性能な業務用ドアには油圧式ソフトクローズダンパーが組み込まれています。ドアがフレームから50mm以内に入ると、アクチュエーターがパネルを捕捉し、油圧抵抗を利用してゆっくりと静かに閉めます。これにより、ドアの衝撃による損傷、騒音、指の挟み込みを防ぎます。.
- フロアガイド： 下部に荷重を支えるレールがない上吊り式システムでは、フロアガイドが不可欠です。ドアパネル下端の溝に隠れるように設置されたフロアガイドは、垂直方向の荷重を支えません。その代わりに、振り子のような揺れをなくし、高速移動時でもパネルが垂直軸に沿って確実に移動するようにします。.
荷重支持力学
スライドシステムは、重力荷重が建物の構造にどのように伝達されるかによって根本的に分類されます。どの機構を採用するかは、建築設計において非常に重要な決定事項です。

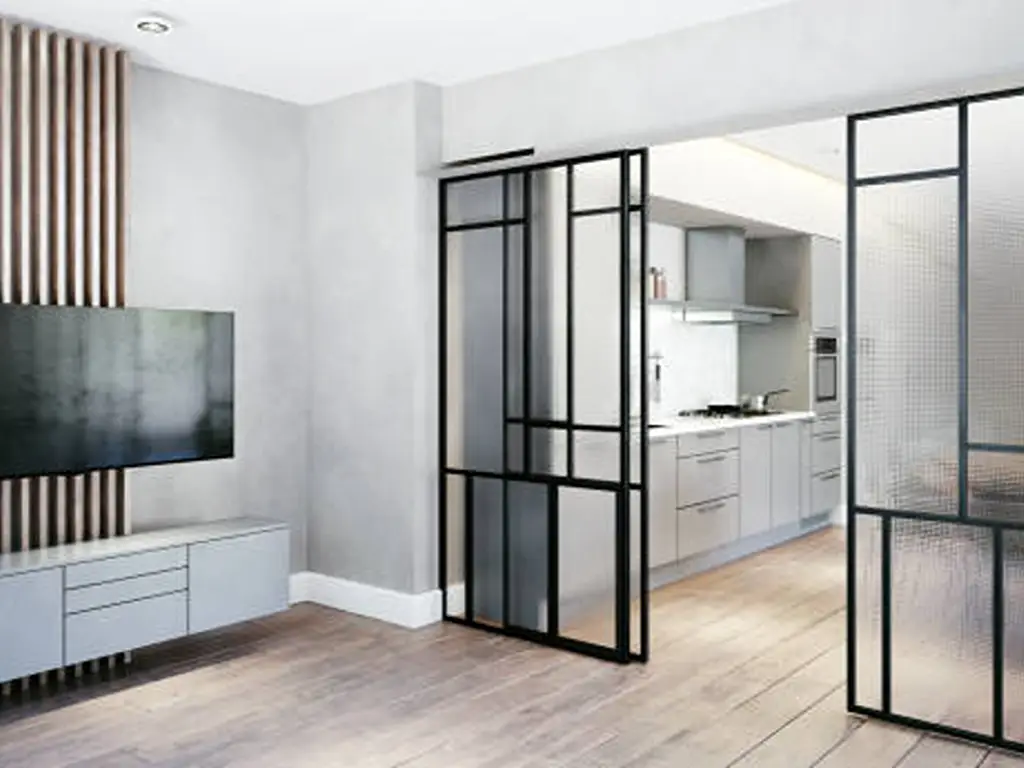

1. ボトムローリングシステム
重力による荷重はすべて下向きに伝達される。. ドアパネルの実際の重量は、床面レール上を転がる下部に取り付けられた台車によって支えられています。上部のレールとガイドローラーは垂直方向の荷重を一切支えず、パネルを垂直に保持し、横方向の風圧に対抗する役割のみを担っています。.
- 構造上の利点： オーバーヘッド構造ヘッダーに自重による負荷を一切かけません。コンクリート床スラブが重量の100%を吸収するため、これらのシステムは大きな荷重を容易に支えることができます。 300～400kg 二重または三重の耐衝撃ガラスパネル。.
- 身体的な制限： 床面から突き出る、または床面の溝に収まる床用レールが必要です。定期的にメンテナンスを行わないと、時間の経過とともに底部の溝に汚れ、砂、水が溜まり、ローラーの摩擦が増加する可能性があります。.

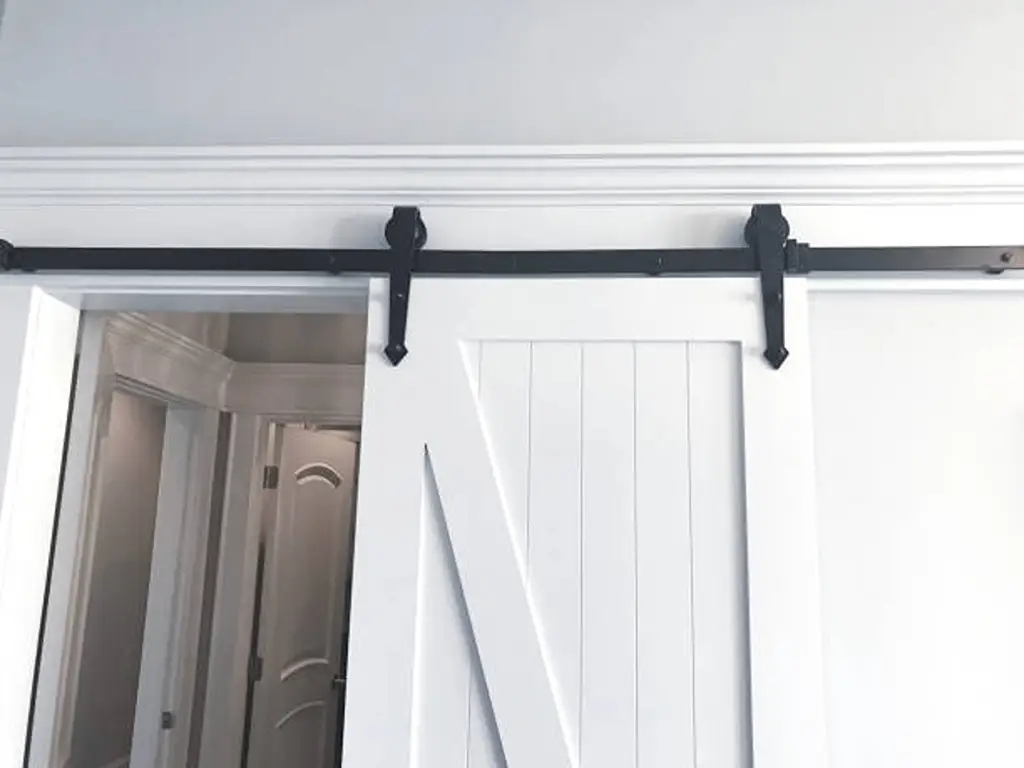

2. 上吊り式システム（ポケットドアおよび吊り戸）
重力による荷重は上向きに伝達される。. パネルの全重量は、頭上のヘッダートラック内を走行する頑丈なトロリーによって吊り下げられている。. 床面には荷重を支えるレールは一切なく、開口部の隅に小さくて目立たない床ガイドを設置するだけで済む。.
- 構造上の利点： 真に 段差のない、バリアフリーの床面移行 部屋と部屋の間、あるいは屋内と屋外の空間をつなぐのに最適です。すっきりとしたミニマルなデザインで、車椅子やロボット掃除機の通行を妨げず、底部のレールにゴミが溜まるのを防ぎます。.
- 身体的な制限： オーバーヘッドヘッダービームに深刻な構造的負荷がかかります。建物のヘッダーにわずかな構造的たわみ（1.5～2.0mm以上たるむ （活荷重がかかった状態では）レールがドアパネルに押し付けられ、システムが引っかかったり詰まったりする原因となります。.
| 仕様マトリックス | 底転圧システム | 上吊り式／ポケット式システム |
| 一次負荷転送 | 100% 床面トラックへ下降 | 100% 上方オーバーヘッドヘッダートラックへ |
| パネルの耐荷重 | 非常に高い （パネル1枚あたり200～400kgの荷重を容易に支えることができます） | 中程度から限定的 （通常80～150kg。重量のあるシステムには強化ヘッダーが必要） |
| 構造ヘッダー需要 | 低（横風荷重のみに耐える） | 非常に高い （厳格なたわみ制限が必要） |
| フロアへのアクセス | 中程度（段差や凹んだレールがある） | 優れた （段差のない、段差のない床面） |
| メンテナンスと清掃 | 下部レールには埃や水が溜まりやすいので、定期的な清掃が必要です。 | 線路は清潔に保たれ、メンテナンスも最小限で済みます。 |
| 主な用途 | 屋外パティオドア、重厚な防音間仕切り | 室内引き戸、間仕切り、ミニマルなリビングスペース |
スライドドアの種類：4つの主要システムを解説
様々な開口部サイズ、耐候性に関する要求、および自動化ニーズに対応するため、商業用および住宅用スライド金具は、9つの異なるドア構成を含む4つの主要なフレームワークに分類されます。
1. ボトムローリング式標準型およびマルチスライド式システム
大規模な建築開口部や標準的な外部アクセスに対応する、業界の主力製品：

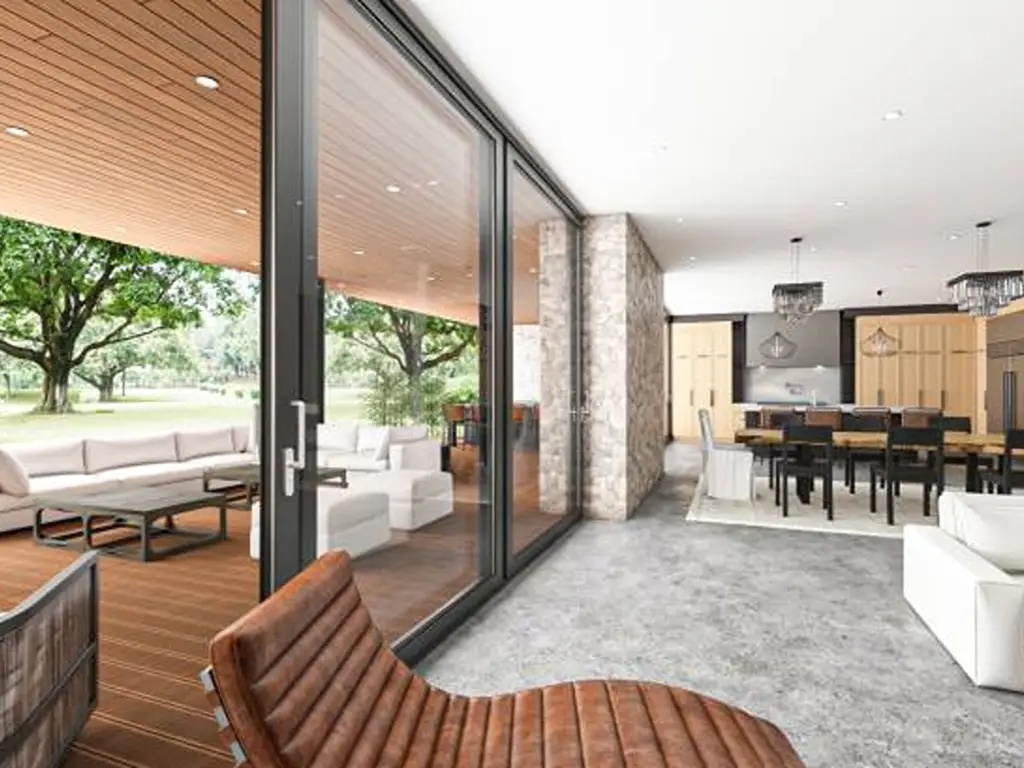

- 標準的な引き戸式パティオドア： 底部のレール上を移動する可動パネルと固定パネルの2枚構成という、古典的なデザイン。.
- バイパススライドドア： 2枚以上のパネルが、互いに平行な独立したレール上をスライドしながら移動する構造。クローゼットや狭いユーティリティスペースに最適で、開口部を室内に開くことなく、様々な方向からアクセスできます。.
- 伸縮式／マルチスライドシステム： 拡張性を考慮して設計されています 4メートルから10メートルの建築開口部. 3～6本の平行なレールと連動する機械式接合部を利用して、先頭のパネルを押すと、次のパネルが順次連結され、ガラス壁全体が片側にきれいに積み重ねられます。.
2. 上吊り式シームレス床システム
視覚的な連続性を最大限に高め、床面の危険箇所を排除するように設計されています。
- 隠しポケットドア： パネルは上部のレールに沿ってスムーズにスライドし、壁の隠しスペース（ポケット）に収納されるため、ドア100%は開いた状態では見えません。モダンでミニマルなインテリアやコンパクトなバスルームに最適な、究極の省スペースソリューションです。.

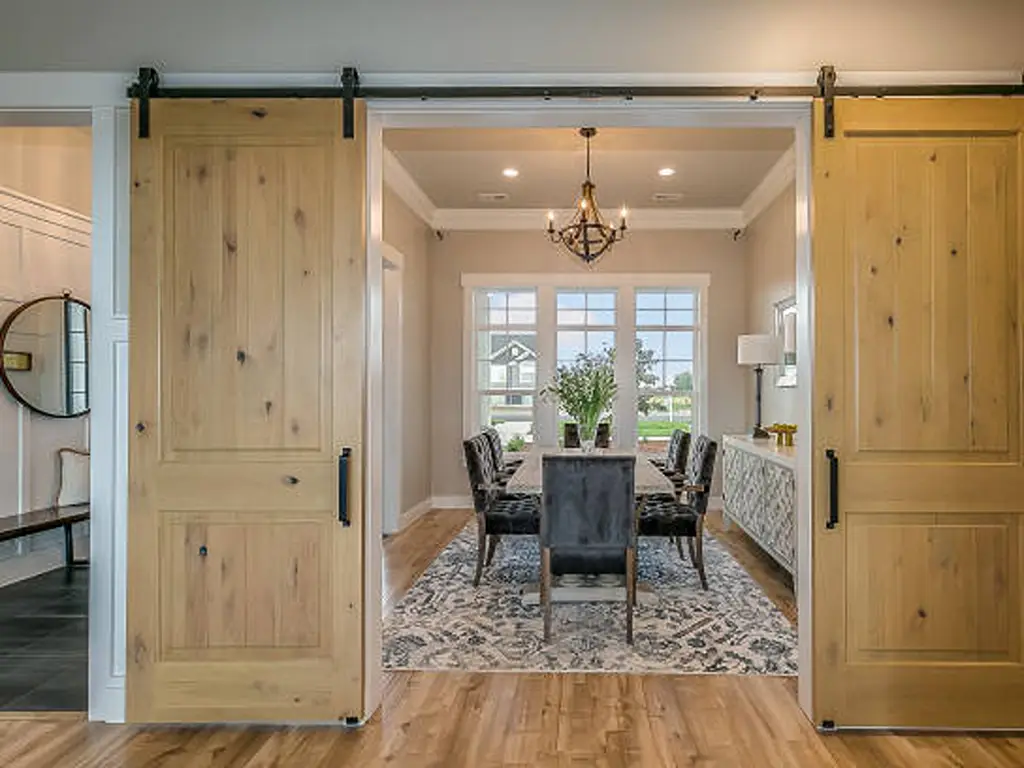

- 表面実装型納屋ドア： 頑丈なスチール製ハンガーと露出したレールを外壁に直接取り付ける、素朴または工業的なデザイン。石膏ボードを解体する必要がないため設置が迅速だが、遮音性や断熱性には欠ける。.
3. 高性能耐候性システム
従来の引き戸はブラシ状のウェザーストリップに依存しており、スライドさせるために物理的な隙間が必要となるため、空気や水の侵入に対する脆弱性が生じます。高性能エンジニアリングは、機械的な圧縮によってこの問題を解決します。
- リフト＆スライドドア: 沿岸部のハリケーン地帯やパッシブハウス向けの主力ソリューション。細長いハンドルを180度下向きに回転させると、内部の機械式リンク機構が作動し、巨大なパネルが落下します。 垂直方向に5～8mm, 幅広のEPDMゴム製ガスケットを敷居に直接押し付けることで、金庫のような気密性の高いシールを実現します。ハンドルを上に回転させるとパネルが床からわずかに持ち上がり、その自重が頑丈なキャリッジに伝わるため、350kgのドアでも指一本でスムーズに開閉できます。.
- 傾斜式スライドドア： ヨーロッパの省エネ改修工事で人気があります。ハンドルを90度回すと、サッシの上部が内側に15cm傾き、雨漏りを防ぎながら確実に換気できます。さらにハンドルを引くと、パネルがフレームの隙間から外れ、室内レールに沿ってスムーズにスライドします。.
4. 自動および磁気浮上システム
- 業務用ベルト駆動式スライダー： 小売店や医療施設で標準的に採用されているシステムです。レーダーまたは赤外線モーションセンサーが、ヘッダー内部に内蔵されたブラシレスDCモーターとタイミングベルトシステムを作動させ、パネルを自動的に開閉します。.
- 直線型磁気浮上式（マグレブ）スライダー： 高級インテリア、クリーンルーム、超静音住宅空間向けに設計された最先端のハードウェア。機械式ギアとベルトを完全に置き換えたこれらのシステムは、電磁リニア誘導モーターを使用して 浮遊して推進する レールに沿って配置されたパネルは、物理的な摩擦をゼロに抑え、30dB以下の静音動作と、非常に高感度な挟み込み防止安全機能を提供します。.
メリット、デメリット、およびエンジニアリングソリューション
開き戸にするか引き戸にするかを判断するには、空間的な物理的特性と耐候性のバランスを考慮する必要がある。
主な利点（メリット）
- 比類なき空間効率： 開き戸は、開くだけで約1平方メートルの室内床面積を占有します。引き戸は単一の直線面で動作し、 ゼロクリアランスアーク そして、貴重な床面積を有効活用できる。.
- 最大限の自然光と眺望： 垂直方向の軸方向荷重によって支えられるスライド式フレームは、特大サイズのガラスパネルに対応でき、自然光の採光とパノラマビューを最大限に確保します。.
- 屋内と屋外がシームレスにつながる空間： 埋め込み式またはフラッシュマウント式の敷居レールと組み合わせることで、室内のリビングルームと屋外のデッキとの間に途切れのないスムーズな移行を実現します。.
制限事項と対策（デメリットと解決策）
- 制限事項１：標準スライダーにおける空気漏れおよび音響漏れ
- 原因： 標準的なスライドドアは、フレームとパネルの間に3～5mmの動作許容範囲が必要であり、これにより、標準的なブラシシールを迂回して隙間風や騒音が侵入する可能性がある。.
- 💡 エンジニアリングの解決策： 外壁や高騒音区域の場合は、 【昇降式スライドシステム】. 垂直落下機構により、連続したEPDMガスケットが圧縮され、気密性の高い断熱・遮音シールが形成されます。.
- 制限事項２：敷居軌道上の破片による障害
- 原因： 床の溝に埃やペットの毛、砂などが溜まりやすく、車輪のベアリングを詰まらせたり、ローラーの摩耗を早めたりする可能性がある。.
- 💡 エンジニアリングの解決策： ボトムトラックを指定してください 傾斜した排水路とスナップイン式のゴミカバー, または、室内間仕切りには上吊り式のシステムを選択することもできます。.
- 制限事項３：構造物の風荷重によるたわみ
- 原因： ハリケーンのような強風荷重がかかると、大型ガラスパネルが内側または外側に湾曲し、標準的なローラーがレールから外れる可能性がある。.
- 💡 エンジニアリングの解決策： 多空洞アルミニウムプロファイルを高強度で指定する 慣性モーメント ローラーキャリッジに統合された機能があることを確認する 脱線防止用保持ブロック.
トラブルシューティング：スライドドアが引っかかったり、引きずったり、脱線したりする原因
ユーザーから、スライドドアが重く感じる、きしむ音がする、レールから外れるといった報告があった場合、根本原因分析の結果、通常は材料の疲労または設置時の許容誤差が原因であることが指摘されます。
1. アルミニウム形材の変形
固着の原因は、車輪の錆びよりもフレームの歪みであることが多い。下部トラックに薄肉アルミニウム（1.4mm未満）やリサイクルされたスクラップ合金が使用されている場合、パネルの荷重が重くなると、最終的にトラックの縁が外側に広がったり、内側に崩れたりする。すると、ローラーの縁が変形した垂直壁に擦れ、転がり摩擦が高抵抗の滑り摩擦に変わってしまう。.
2. ポリマーローラーの劣化
スライドシステムの寿命は、ホイールの材質密度とベアリングの精度に直接関係する。
- 安価な射出成形プラスチック（ABS樹脂／再生ナイロン）： 構造的な硬度と自己潤滑性が不足している。継続的な重荷重下では、車輪が軌道に接する部分が平らになり、永久的な変形が生じる。 “「平坦な部分」” 動作中に目立つドンドンという音やドスンという振動が発生するもの。.
- エンジニアリンググレードのポリオキシメチレン（POM）： 業務用ハードウェアのゴールドスタンダード。POMは、非常に高い疲労強度、自然な潤滑性、優れた クリープ耐性つまり、数十年にわたる継続的な静的荷重下でも、その正確な円形形状を維持するということである。.
- ステンレス鋼製ニードルローラーベアリング： 壮大な建築用扉のために設計されています。標準的な点接触式ボールベアリングとは異なり、線接触式ニードルベアリングは、重い活荷重をはるかに広い表面積に分散させるため、10万回の動作サイクル後でも狭いラジアルクリアランスを維持します。.
3. 構造物の沈下と3D偏心調整
時間の経過とともに、通常の建物の沈下により、ドア枠が数ミリメートルずれることがあります。プロ仕様のハードウェアは、重要な 3D偏心調整機構 ローラーキャリッジのベースに直接挿入します。.
パネルの下端にある調整ポートに六角レンチを挿入することで、メンテナンス技術者は内部の偏心カムを回転させて 重いパネルのいずれかの角を±5mm上下させる. これにより、重いガラスサッシをフレームから取り外したり、固定具を外したりすることなく、現場で接合部の縦枠やウェザーストリップを正確に再調整することが可能になります。.
品質保証および工場検証
大規模な住宅開発や商業プロジェクトでは、ハードウェアの信頼性は譲れない条件です。POMローラーを安価なABSに置き換えたり、非構造的な断熱材を使用したりすると、現場での壊滅的な故障や高額な修理費用が発生する可能性があります。強風荷重下で何十年にもわたってスムーズな動作を保証するには、真の品質は製造段階から始まります。 ホティアンウィンドウズ, すべてのスライドシステムは 厳しい国際業界基準を満たすように設計された、厳格な出荷前検証。 から 連続的な機械サイクル評価 に 高度な耐腐食性検査, 当社の工場プロトコルは、あらゆる建築環境において一貫した性能を保証します。.
建築用窓材の調達をご検討中で、透明性のある検証済みの試験報告書と工場直販価格が必要な場合は、弊社までお問い合わせください。 物理ハードウェアサンプルキットおよび調達品質保証チェックリスト 本日、Hotianの製造チームより。.
建築仕様ガイド：商業施設向け設計
プロジェクト文書を作成する建築家、仕様策定者、請負業者にとって、商業グレードのスライドシステムは、次の3つの厳格な技術基準を満たす必要があります。
1. 耐久性およびサイクル試験規格
ヨーロッパ人一人当たり EN 1527 北米 AAMA 920 規格では、ヘビーデューティー商用グレードに分類されるハードウェアは、連続自動サイクル試験を受けなければなりません。最大定格容量（例：250 kg以上）まで負荷をかけた場合、キャリッジアセンブリは最低限の 10万回の完全な開閉サイクル 機械的故障や構造的拘束のない模擬粉塵/風洞において、動作力の増加は厳密に15%以下に制限される。.
2. 熱遮断押出成形品の完全性
現代のエネルギー効率の高いスライドフレームは、ソリッドアルミニウムプロファイルを使用しません。代わりに、内側と外側のアルミニウムシェルは、マルチキャビティ構造ポリアミドサーマルストラットを使用して機械的にロックされます（PA66に25%グラスファイバーを補強したものこの断熱材により、冷気橋や内部結露が解消されるとともに、構造プロファイルの風荷重による曲げに対する耐性が大幅に向上します。.
3. ガラスの互換性と自動化システムの統合
- 深いガラス張りポケット： フレームチャンネルは、厚みのあるものを収容するために十分な深さと構造的な食い込みで押し出し成形する必要があります。 45mm～54mm 遮音性のある合わせガラスまたは三重断熱ガラスユニット（IGU）。.
- 隠蔽された自動化チャネル： プレミアムグレードの上部ヘッダー押出成形品は、内部に専用のチャンバーを備えており、内部にリニアアクチュエータや電動ベルトドライブをシームレスに収納できるため、ビル管理システム（BMS）やスマートホームハブとの統合が可能です。.
よくある質問
リフトアンドスライドドアと標準的なスライドドアの根本的な違いは何ですか？
引き戸は不正侵入に対して高いセキュリティを提供できるのでしょうか？多点ロックシステムはどのように機能するのでしょうか？
高級業務用スライドドア用金具の一般的な耐用年数はどれくらいですか？
引き戸が下部のレールに擦れてしまう場合、ドアを取り外さずに調整するにはどうすればよいですか？
結論
卓越したスライドドアの性能は、摩擦低減ベアリングから断熱技術に至るまで、エンジニアリングの精密さによって実現されています。プロジェクトの成功とコスト管理を実現するには、品質重視のメーカーとのパートナーシップが不可欠です。Hotian Windowsは、包括的な標準およびカスタム製造を提供し、世界中に精密なエンジニアリングをお届けします。お客様のビジョンが損なわれないよう、当社の製品マトリックスをオンラインでご覧ください。 https://hotianwindows.com/ または、無料の技術レビューとメーカー価格について、今すぐ当社のエンジニアに直接お問い合わせください。.
