Guía completa de piezas y solución de problemas para ventanas de guillotina

Introducción

Las ventanas de guillotina ofrecen un encanto arquitectónico atemporal, pero su apariencia tradicional oculta una compleja red mecánica de contrapesos, sellos y cerraduras. Cuando una ventana se atasca, se cierra de golpe inesperadamente o deja entrar corrientes de aire frío, identificar la pieza defectuosa puede resultar frustrante. Tanto si es propietario y desea realizar una reparación por su cuenta como si es contratista y busca sistemas completos, comprender su funcionamiento es fundamental. Esta guía desglosa los componentes principales de las ventanas de guillotina modernas y tradicionales, proporciona una matriz de solución de problemas de referencia rápida y le ayuda a determinar si reemplazar piezas individuales o actualizar a un sistema de ventanas completo ofrece la mejor relación calidad-precio a largo plazo.

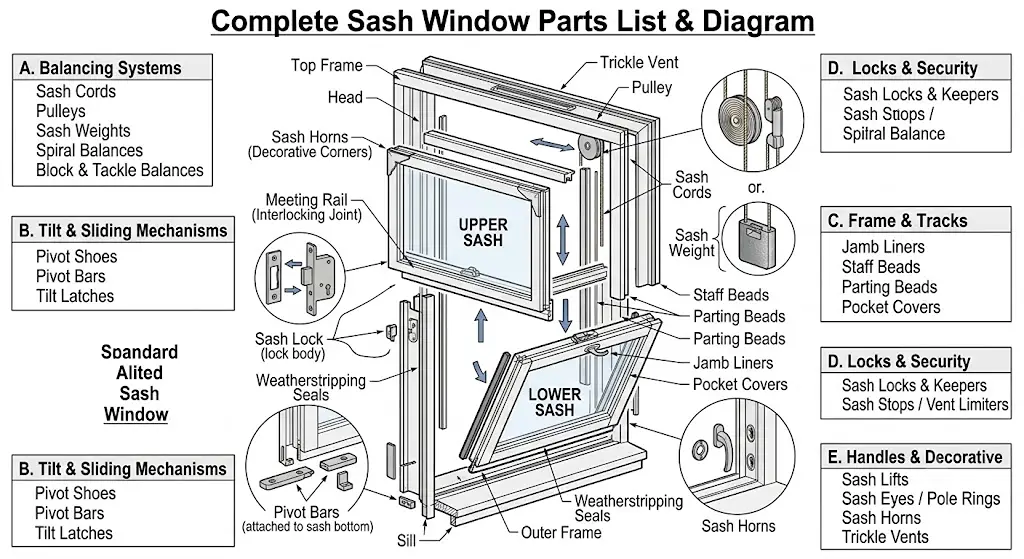

Lista completa de piezas y diagrama de la ventana de guillotina

Una ventana de guillotina simple o doble estándar consta de dos hojas operables que se deslizan verticalmente dentro de un marco exterior. A continuación, se detalla el funcionamiento de los herrajes internos y externos de estos sistemas.

A. Sistemas de equilibrio (El mecanismo de elevación)

El sistema de contrapeso compensa el peso del cristal y del marco, lo que permite que la ventana se mueva con suavidad y permanezca abierta de forma segura a cualquier altura.

• Sistema tradicional de cuerda y peso:
  • Cordones de ventana: Cordón de algodón, nailon o encerado de alta resistencia que conecta la parte superior de la faja con un contrapeso oculto dentro del bolsillo del marco.
  • Poleas para marcos de ventanas: Los conjuntos de ruedas metálicas, montados cerca de la parte superior del riel del bastidor, generalmente fabricados en latón macizo o acero inoxidable, recorren el cable.
  • Pesos de las ventanas: Pesas de hierro fundido o plomo, ocultas en los huecos laterales del marco, que contrarrestan perfectamente el peso de cada hoja.
• Sistema de equilibrio mecánico moderno:
  • Balanzas espirales: Tubos metálicos que contienen un resorte interno de alta resistencia y una varilla en espiral que proporcionan un soporte de tensión variable a medida que la hoja de la ventana sube o baja.
  • Equilibrios de poleas y aparejos: La opción predominante para las ventanas de guillotina modernas, que utiliza una combinación de muelles de extensión y poleas alojadas dentro de un canal de acero compacto.

B. Mecanismos de inclinación y deslizamiento

Las ventanas de guillotina modernas suelen tener diseños abatibles, lo que permite a los propietarios y a los equipos de mantenimiento del edificio limpiar el cristal exterior de forma segura desde el interior del edificio.

• Zapatos Pivot: Bloques deslizantes de nailon o zinc de alta resistencia alojados en el riel lateral que conectan la parte inferior del contrapeso con el marco de la ventana.
• Barras pivotantes: Unos pasadores metálicos fijados a las esquinas inferiores del marco de la hoja de la ventana encajan directamente en el pivote, lo que permite que la hoja gire hacia adentro.
• Pestillos basculantes (pestillos de dedo): Pestillos con resorte montados en el riel superior de la hoja. Al presionar estos pestillos, la hoja se desengancha de los rieles laterales, lo que permite que se incline hacia adentro.

C. Estructura, riel y molduras

Estos perfiles estructurales mantienen las hojas de los marcos en su lugar y definen su trayectoria de desplazamiento vertical.

• Cuentas de bastón (Cuentas de parada): Moldura interior de madera o PVC que sujeta firmemente la hoja inferior dentro del marco y evita que se caiga hacia adentro.
• Cuentas de despedida: Tiras verticales insertadas en el centro de las jambas del marco para separar los rieles interiores y exteriores de las hojas de la ventana.
• Revestimientos de jambas (canales de guía): Rieles lisos de PVC o vinilo de aluminio que alojan el mecanismo de equilibrio y proporcionan una superficie de baja fricción para el deslizamiento.
• Fundas para bolsillos: Puertas de acceso extraíbles situadas en la parte inferior de los marcos de madera tradicionales, que permiten a los técnicos o a los aficionados al bricolaje realizar el mantenimiento de los contrapesos y cables internos sin dañar la pared.

D. Cerraduras, herrajes de seguridad y ventilación

• Cerraduras y pestillos para ventanas de guillotina: El mecanismo de cierre principal se encuentra en el riel de unión donde se juntan las hojas superior e inferior. Comprende el mecanismo de cierre y su correspondiente placa de cierre (retenedor).
• Topes para ventanas / Limitadores de ventilación: Se han instalado topes de seguridad en el riel superior que impiden que la ventana se abra más allá de 100 mm, garantizando así la seguridad infantil y disuadiendo a los intrusos, al tiempo que permiten la circulación de aire fresco.
• Rejillas de ventilación de goteo: Ranuras de ventilación traseras ajustables, instaladas en el marco superior o en el riel de la hoja, esenciales para cumplir con las normativas de construcción modernas en materia de calidad del aire interior y control de la humedad.

E. Manijas, sellos y detalles arquitectónicos

• Elevadores de ventanas y manijas en forma de D: Asas ergonómicas montadas en el riel inferior de la hoja inferior para facilitar la apertura.
• Ojales para marcos / Anillos para postes: Anillos metálicos instalados en el riel superior de las hojas superiores de las ventanas, que se encuentran en posiciones elevadas o de difícil acceso, y que se accionan mediante una pértiga de madera.
• Burletes y juntas de riel de unión: Cepillos de pelo de alta densidad o juntas de goma siliconada que recorren el perímetro y rieles de unión entrelazados para bloquear el viento, la lluvia y el ruido.
• Cuernos de faja: Extensiones decorativas en los perfiles de las esquinas inferiores del marco superior, diseñadas para reforzar la carpintería tradicional y reproducir el auténtico estilo arquitectónico victoriano/georgiano.

Guía para la solución de problemas de ventanas de guillotina

Utilice esta tabla de referencia rápida para diagnosticar fallos de funcionamiento e identificar el hardware de repuesto necesario.

Cómo medir y conseguir piezas de repuesto

Solicitar componentes con dimensiones incorrectas puede provocar atascos o fallos de funcionamiento. Siga estas directrices para un suministro preciso:

1. Consulta de saldos mediante códigos de sellos:
   • La mayoría de las balanzas de espiral y de poleas tienen un código estampado (por ejemplo, 2830 o una punta codificada por colores) en el tubo metálico. Este código indica la longitud del tubo y el rango de capacidad de carga.
   • Si no se ve ningún código: Mida la longitud exacta del tubo (sin incluir los accesorios de los extremos) y pese el panel de la ventana en una báscula de baño o una báscula colgante.
2. Medición de la distancia entre los orificios de la cerradura y la manija:
   • Mida siempre la Centro a centro (CC) distancia entre los orificios de montaje de los tornillos en lugar de la longitud total del hardware.
3. Selección de materiales para garantizar la durabilidad:
   • Zonas costeras o de alta humedad: Para evitar la corrosión por niebla salina, utilice componentes de acero inoxidable de grado 304 o 316, aluminio anodizado o latón macizo.
   • Propiedades históricas y de alto tránsito: Elija herrajes de latón macizo con recubrimientos PVD (deposición física de vapor) o acabados en bronce antiguo para mantener la fidelidad histórica sin sacrificar la resistencia al desgaste.

Reparación de piezas frente a sustitución completa de la ventana

¿Cuándo optar por el reemplazo de piezas individuales?

• Los marcos principales de las ventanas (de aluminio, PVC o madera) son estructuralmente sólidos y no presentan podredumbre, deformación ni deterioro del sellado.
• El fallo se limita a los componentes mecánicos (por ejemplo, cable roto, polea oxidada, pestillo de inclinación desgastado).
• La propiedad es un edificio histórico protegido donde la eliminación completa de los marcos de las ventanas está restringida por las normas urbanísticas locales.

4 señales críticas de que necesitas reemplazar completamente tus ventanas

1. Deterioro o deformación de la estructura: Si los marcos exteriores están blandos, podridos o muy deformados, los tornillos de repuesto no se sujetarán correctamente, lo que compromete la seguridad.
2. Baja eficiencia térmica y condensación persistente: Las ventanas de guillotina con vidrio simple generan grandes pérdidas de energía. La instalación de sistemas de ventanas de guillotina con doble o triple acristalamiento de aluminio con rotura de puente térmico o de PVC multicámara reduce drásticamente los costos de calefacción y refrigeración.
3. Canales de vía deformados: Cuando las ranuras de la pista se deforman, los nuevos sistemas de equilibrio seguirán fallando prematuramente debido a la fricción desigual.
4. Costes de reparación acumulativos prohibitivos: Cuando la mano de obra, los andamios, el reemplazo de vidrios y las múltiples piezas de hardware superan el 50% del costo de un sistema de ventanas moderno ensamblado en fábrica, el reemplazo completo ofrece un retorno de la inversión superior a largo plazo.

Conclusión

En definitiva, mantener el encanto y la funcionalidad de sus ventanas de guillotina comienza con una comprensión clara de su mecanismo interno. Si bien fallas menores como cordones rotos, contrapesos rígidos o sellos con fugas de aire a menudo se pueden solucionar con las piezas de repuesto adecuadas, reconocer cuándo una ventana ha llegado al final de su vida útil estructural es clave para maximizar su inversión. Con esta guía, podrá diagnosticar con precisión los problemas y encontrar los componentes exactos para extender la vida útil de sus ventanas actuales. Sin embargo, cuando las reparaciones acumulativas se vuelven inviables, actualizar a un sistema completo de alto rendimiento de un fabricante de confianza como Hotian garantiza que su propiedad se beneficie de la eficiencia energética moderna, una mayor seguridad y una elegancia arquitectónica duradera durante las próximas décadas.
